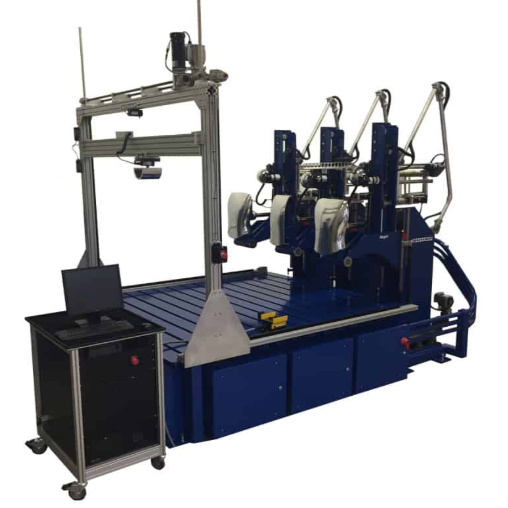

车辆发生追尾时，人体头部会瞬间向后猛撞头枕，劣质头枕变形过大、骨架断裂，极易造成颈椎挥鞭损伤。汽车座椅头枕强度测试仪是一款专业用于评估汽车座椅头枕静态强度的实验设备，适用于乘用车和商用车座椅。该仪器可同时对多达三个头枕进行测试，采用电动或液压驱动，确保测试过程安全、精确、可重复。通过P.C.控制系统实时采集力和位移数据，能够生成详细的力-位移曲线和测试报告，为设计验证、生产过程控制和质量管理提供可靠依据。

一、汽车头枕强度测试仪的工作原理

整套设备依靠电动/液压驱动165mm标准金属头型模拟真人头部，对准头枕施加准静态压力，全程高精度力传感器、位移编码器同步采集数据，生成完整力-位移曲线，完整记录头枕弹性形变、永久变形、骨架断裂全过程。

试验分为两个核心判定环节：一是施加373Nm力矩，检测头枕后仰位移，法规限值102mm，超差则缓冲防护不达标；二是持续加压至890N极限载荷并保压5秒，检查头枕支架、调节机构、骨架是否开裂、脱落、永久失效。控制系统自动对比标准阈值，直观判定头枕防护性能是否合格，三工位机型还可同步测试后排连体座椅头枕，同步误差控制在1%内，测试效率更高。

二、汽车头枕强度测试仪的操作流程

1.试样装夹与基准校准

把整套座椅总成固定在试验底座并锁紧夹具；可调式头枕统一调至最高档位，模拟最恶劣受力工况。借助H点定位系统校准座椅R点，精准锁定加载基准，避免点位偏移造成数据失真。

2.建立躯干基准线

启动设备，假背模型向座椅靠背施加373Nm力矩，等待靠背位移稳定，系统自动标记躯干线r1，作为后续头枕位移测量零点。

3.标准力矩位移测试

在基准线下65mm位置确定头型加载点，头型垂直基准线向后施压，直至力矩达到373Nm，系统自动记录头枕后仰位移，核对是否小于102mm合规限值。

4.极限载荷破坏验证

位移测试达标后持续增压至890N，保持载荷5秒，观察头枕骨架、调节卡扣、固定底座有无断裂、滑脱、不可逆变形。

5.数据导出与结果判定

试验完成设备自动停机，系统导出力-位移曲线、力矩、位移、极限载荷全套数据。工作人员结合曲线突变点、样品外观破损情况，对照标准出具合格判定报告。

三、汽车头枕强度测试仪操作注意事项

1.后排长条三人座椅选用三工位机型，调试时保证三组加载机构同步误差≤1%，还原整车真实同步受力状态。

2.测试前座椅、头枕样品需在23±5℃、湿度50±10%恒温恒湿环境充分静置，消除塑料、海绵温变带来的强度偏差。

3.极限破坏测试前务必检查急停按钮，设备运行区域禁止人员靠近，防止头枕碎裂、零部件飞溅伤人，损坏仪器。

4.每次试验前核查头型、传感器精度，定期校准力矩与位移数值，保证多次平行测试重复性。

四、汽车头枕强度测试仪的应用价值

仅靠人工按压无法量化头枕受力变形，无法通过主机厂审厂。上海千实精密机电科技有限公司所生产的汽车头枕强度测试仪全流程自动化加载，数据曲线可存档溯源，适配乘用车、商用车各类座椅头枕检测。多工位机型可批量完成型式试验，研发阶段快速优化头枕骨架结构、调节卡扣强度，从源头降低追尾工况颈椎受伤风险，减少整车安全类售后隐患，是汽车座椅安全性能管控不可或缺的检测仪器。
