路基、堤坝、河道护坡工程中，土工布承担透水反滤的关键作用，既要保证水体顺利排出，又要阻挡泥土颗粒流失。很多土工布外观、克重都达标，但实际投入工程之后出现土粒流失、管道淤堵，根源就是孔径分布不符合工况要求。土工布有效孔径测定仪以干筛法为核心，用来测定土工布等效孔径，算出O90特征参数，是土工材料生产企业、工程质检实验室必用的检测设备。

一、测试原理

设备直接将土工布试样充当筛布，把已知粒径的标准颗粒放置在土工布试样表面，通过振摇、振击复合振动进行筛分。称量穿透土工布的颗粒重量，计算对应粒径的过筛率；更换多种规格标准颗粒反复试验，绘制孔径分布曲线，最终得到O90等效孔径数值，以此评判土工布拦截土颗粒的实际能力。

二、核心特点

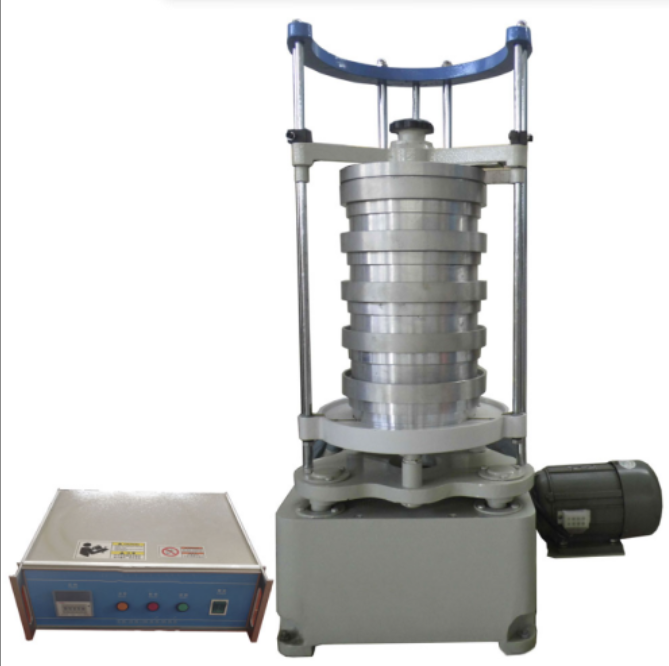

1、采用分体式设计，避免高速工作时产生的震动对控制系统造成损坏；

2、采用机械振动筛振动，平稳而高效；

3、振筛机可进行振摇和振击两种震动方式，震动频率稳定；

4、配备锁紧保护装置，强化机身稳定性；

5、配备消除静电装置，防止玻璃珠由于静电作用在试样表面集聚；

6、5套筛子平行样测试，节能高效；

7、数字显示时间，振动时间可设置；

8、安装方便，操作简单。

三、技术参数

1、筛子内径Φ200mm，筛子叠高400mm；筛座振幅8mm。

2、振摇频率221次每分钟，振击频率147次每分钟。

3、主机外形尺寸600×380×1000mm，控制箱330×290×105mm，整机重量130kg。

四、试验简要流程

1、裁剪合格土工布试样，牢固固定在筛框内，投放标准颗粒，开启除静电装置。

2、设置筛分时间，启动设备，振摇与振击配合完成筛分。

3、试验结束，收集、称量透过土工布的颗粒，计算过筛率。

4、更换不同粒径标准颗粒重复测试，整理数据绘制孔径曲线，读取O90结果，完成整套检测。

五、设备价值

有效孔径是土工布反滤性能的核心指标，孔径过大，泥土颗粒会持续被水流带走，造成路基、堤坝空洞管涌；孔径过小，又容易发生淤堵，排水失效，直接威胁工程安全。该设备可用于土工布来料检验、成品出厂检测、工程进场复检，帮助企业筛选合格原料，优化生产工艺，为水利、公路、尾矿库等工程项目提供可靠检测数据，规避后期工程隐患。
