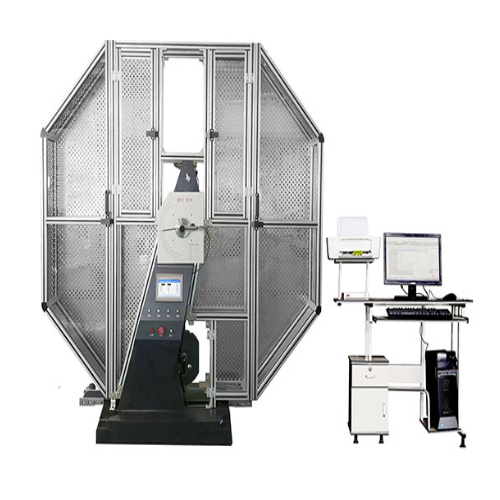

在冶金、压力容器、轨道交通、机械制造行业，金属材料除了静态强度检测，动态抗冲击韧性检测必不可少。很多钢材、合金材料静态检测合格，但遭遇突发撞击、低温冲击时容易发生脆性断裂。金属材料摆锤式冲击试验机，就是专门做夏比冲击试验，用来测定金属材料冲击韧性、评估材料动载荷下抗冲击性能的核心力学检测设备，广泛应用于材料研发、进厂来料检验、成品质量验收以及第三方材料检测实验室。

一、设备工作原理

试验机依托能量守恒原理开展夏比冲击试验。试验前，把带标准缺口的金属试样放置在设备支座上，将摆锤提升至预设150°预扬角位置，此时摆锤储存固定势能。释放摆锤，摆锤沿圆弧下落获得动能，在最低点撞击试样，试样受冲击发生断裂。

摆锤冲击试样后继续向上摆动，冲击前后摆锤的势能差值，扣除空气阻力、机械摩擦损耗，就是试样断裂过程吸收的冲击功，以此计算材料冲击韧性。这款仪器搭载高精度角度传感器，角度分辨率可达0.025°，计算机系统分辨值0.1J，可实时捕捉冲击全过程力学信号，不再只得到单一最终冲击功数据，完整记录动态受力变化曲线。

二、核心技术参数

1.设备提供多档冲击能量可选，覆盖150J、300J、450J、600J、750J，配套对应的摆锤力矩。

2.摆锤中心到试样中心距离750mm，冲击速度控制在5.2~5.5m/s，试样支座跨距40mm，支座端部圆弧半径1mm，支撑面倾角11°±1°。

3.冲击刀支持R2、R8两种规格选配，刀刃两斜面夹角30°，刀刃厚度16mm。

4.适配标准试样规格55×10(7.5、5、2.5)×10mm，满足全尺寸和小截面试样测试。

5.整机采用三相四线制380V、50HZ供电，功率1500W，满足长期连续试验需求。

三、产品核心特点

市面上普通冲击试验机大多只输出最终冲击功数值，这款仪器最大亮点是仪器化冲击采集功能，完整记录冲击全过程曲线。可以输出冲击力-时间、冲击能量-时间、冲击力-试样变形、冲击能量-试样变形四条曲线。

系统能够自动识别动态载荷下材料的屈服力、最大力等关键特征参数。操作人员移动鼠标，就能随时调取冲击过程任意时刻对应的受力与吸收能量数值，直观观察材料从形变到断裂整个阶段的力学变化，方便科研人员分析材料断裂机理。

设备参数配置标准化，支座、冲击刀严格按照国标加工，更换不同规格摆锤即可切换冲击能量，一台设备满足多种金属试样检测。测试完成后，系统一键生成完整试验报告，省去人工记录、手动计算，减少人为误差，提升实验室检测效率。

四、总结

金属材料摆锤冲击试验机是钢材、铸件、铝合金等金属材料质检必备设备。在新材料开发阶段，帮助工程师筛选韧性合格配方；在生产环节，用于来料抽检，提前规避材料脆性隐患；第三方检测机构也依靠该设备出具合规检测数据，为压力容器、工程机械、轨道交通构件安全选型提供可靠依据。
