色牢度是指纺织品的颜色对在加工和使用过程中各种作用的抵抗力，该作用可分为挤压、摩擦、水洗、雨淋、曝晒等，它是纺织品内在质量测试中一项常规检测项目。

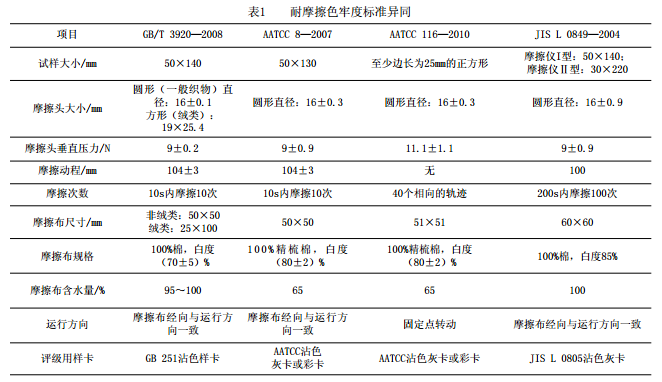

耐摩擦色牢度的原理是将纺织试样分别与一块干摩擦布和一块湿摩擦布摩擦，最终评定摩擦布的沾色程度。常用的标准有GB/T 3920—2008、AATCC 8—2007、AATCC 116—2010和JIS L 0849—2004，这4个标准的异同见表1。
从表1可以看出，4个标准在试样大小、摩擦次数、摩擦布含水量、评级用灰卡等方面存在较大的差异，按照不同标准进行测试的结果会有所差异。
李菊竹等按照ISO、GB、AATCC、JIS 4种标准进行试验，分析得到对于同一织物采用不同标准测试所得的数据会有0.5~1.0级的偏差，JIS检测方法沾色最严重，其次是AATCC，而GB检测方法沾色最轻，该结果与其摩擦次数和摩擦方式有关，JIS的摩擦次数最多。
翟保京等人发现JIS与ISO的耐摩擦色牢度相比，不仅保留ISO标准中的摩擦试验机I型，还增加摩擦试验机Ⅱ型，并指出日本地区普遍采用Ⅱ型试验机，其试验结果由于仪器不同而不具备可比性。
AATCC 116—2010（旋转式摩擦法）适用于各种纤维制成的纱线或织物，尤其适合于印花面料，可测试比AATCC 8—2007所要求尺寸更小的区域，能明显地反映多色织物各色的耐摩擦色牢度，有助于快速找出多色织物耐摩擦色牢度差的原因，从而有针对性地采取措施，提高耐摩擦色牢度。
在耐摩擦色牢度检测中，由于织物织造不规则或染色不均匀，容易造成多次摩擦结果不一致，具有偶然性，需要采取多测几次的办法，取重复性高的结果出具报告。对于摩擦结果中间浅、边缘深的问题，建议各检测机构达成一致，或以整体沾色情况评定，或按边缘最深处从严判定。
