集束包装，又称组合式包装，是将一定数量的产品组合在一起形成一个包装单元，便于产品的运输、存储与销售，常采用这种包装形式的产品，如啤酒、矿泉水、饮料、易拉罐等。热收缩膜是集束包装用包装材料的重要组成部分，具有柔韧性好、耐撕裂、抗撞击、不易破损等优点，常见的用于集束包装的热收缩膜包括聚乙烯(PE)、聚烯烃(POF)、改性聚酯(改性PET)等。热收缩膜的收缩性能(包括收缩率、热缩力、冷缩力)对所形成的集束包装的包装质量具有重要影响，若材料的收缩率小、热缩力和冷缩力较低，则容易与所包装产品不贴合，所包装产品较松散、紧致性较差，反之，若材料的收缩率过大、热缩力与冷缩力过高，对所包装产品产生了较大的压缩作用，易导致产品的外观发生形变，影响集束包装整体的美观性。故而适宜的收缩性能是集束包装用热收缩膜应均具有的基本性能之一。

　　图1常见集束包装

　　检测样品：

　　以某矿泉水集束包装用热收缩膜

　　检测依据：

　　目前，国内尚未出台可同时测试热收缩膜收缩率、热缩力、冷缩力的相关标准，本次试验过程依据的方法标准为ISO14616。

　　试验原理：

　　热收缩膜在受热达到收缩温度时，会发生收缩，尺寸发生变化，并产生一定的力值。本设备中配置了力值传感器与位移传感器，试验时将试样连接到设备的传感器上，达到设定的收缩温度时，传感器可实时测试试样在收缩过程中的位移变化与力值变化，从而得到试样的收缩性能。

　　试验过程：

　　(1)沿试样的横、纵向分别裁取宽度为15.0mm的试样各6条，并用专用的取样器材，在每条试样的两端裁制试样装夹孔，两孔之间的有效长度应保证有100mm。

　　(2)横、纵向的试样均每2条为一组，即均形成3组试样，每组试样一条用于热缩力、冷缩力的测试，另一条用于收缩率的测试。

　　(3)从横向或纵向的3组试样中，取1组试样，分别装夹在设备配置有力值传感器、位移传感器的夹具上，使试样平直。

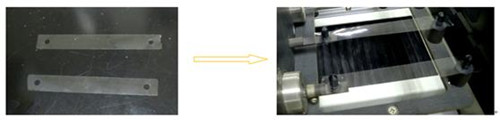

　　图2一组试样的装夹过程

　　(4)设置试验温度、结束温度等试验参数，点击试验选项，试验开始。

　　(5)设备的加热舱内开始加热，达到设定温度后，试样自动进入加热舱，试验开始计时，设备自动记录并显示试样收缩过程中的力值及位移变化，当达到设定的条件后，加热舱停止加热，试样自动出舱，此后测试的力值为试样的冷缩力。

　　(6)试验结束后，设备显示试样的最大热缩力、最大冷缩力及最大收缩率。

　　(7)重复(3)~(6)操作，直至6组试样均测试完成。

　　(8)试样横、纵向的收缩性能分别取3组试样试验结果的平均值。
