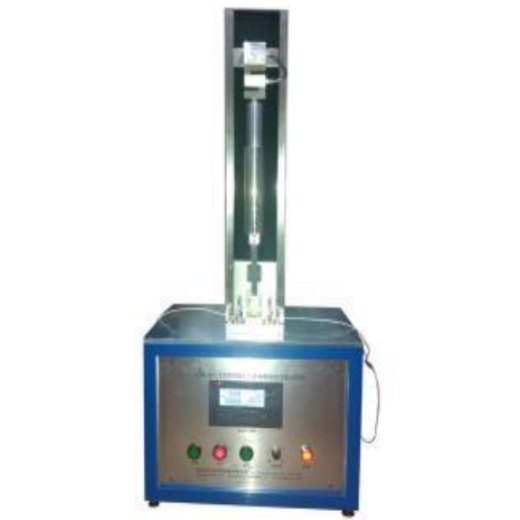

高铁、地铁、机车内部布线环境复杂，车辆长期高速震动、线缆与金属支架挤压摩擦、安装时被尖锐边角剐蹭，都容易戳破电缆绝缘层，直接引发短路、信号中断甚至车辆电气起火，属于轨道交通重大安全隐患。机车电缆动态切通试验机严格按照相关标准设计，通过匀速静压穿刺模拟锐物切割破坏，量化绝缘护套抗切穿能力，是机车电缆出厂强制检测、车企审厂必不可少的专用设备。

一、核心工作原理

整套试验完全还原线缆实际受压穿刺失效过程。测试时把电缆试样平整固定在钢制承载平台，直径0.45mm的标准钢丝压头垂直架在线缆上方，设备以恒定1N/S的速度缓慢向下施压，依靠机械力持续挤压绝缘层，直到钢丝戳穿护套、触碰到内部金属导体瞬间，检测回路导通判定样品切通失效。

仪器内置24V电压、5mA动作电流导通检测电路，一旦绝缘被刺穿立刻停止下压，并自动锁定、保存本次临界切通力值，杜绝人工读数误差。力值可在液晶屏直接读取，也能上传电脑软件存储，支持牛顿、公斤、磅三种单位自由切换。最多可同时放置4根试样做平行对比试验，伺服电机匀速加载保证每一次试验加载速率高度统一，测试重复性完全满足轨道交通线缆严苛的标准要求，用最小切通力直观评判绝缘材料硬度、抗穿刺性能优劣。

二、详细技术参数

力值范围：0~200N（等效1~200kg），覆盖绝大多数机车动力电缆、控制电缆测试需求；

加载速度：标准1N/S，可通过电位器或电脑程序双模式调节；

穿刺钢棒：固定直径0.45mm，符合EN标准规定压头规格；

电气检测：试验电压24V，动作触发电流5mA，精准判断切通临界点；

动力配置：可选普通调速马达或高精度伺服马达，功率200W；

试样工位：一次可夹持4条电缆同步测试，提升批量抽检效率；

数据输出：自动记录峰值力，可导出完整测试报表存档；

供电电源：AC220V常规实验室市电输入。

三、总结

在电缆生产端，上海千实精密机电科技有限公司所生产的这款设备主要解决两个行业痛点：一是仅凭手感无法判断绝缘层抗挤压耐穿刺能力，二是第三方送检周期长、成本高，无法实时指导配方调整。研发阶段，工程师通过对比不同护套料、挤出厚度、交联工艺的切通力数据，筛选耐切割、抗挤压的最优材料；量产环节用于每批次抽样检测，直接剔除绝缘强度不足、容易被硬物戳破的不合格产品，从源头规避线路短路起火风险。

同时设备出具的试验数据可完整留存、打印报告，完全匹配欧盟铁道电缆检测标准，不仅满足国内轨道交通主机厂供应链审核，也能助力电缆企业出口海外市场完成资质认证。对于轨道车辆安全而言，通过标准化动态切通试验，相当于提前模拟了车辆全生命周期震动磨损、硬物挤压等极端工况，用量化数据筑牢车载电气系统安全底线，大幅降低后期运维故障与行车安全隐患。
