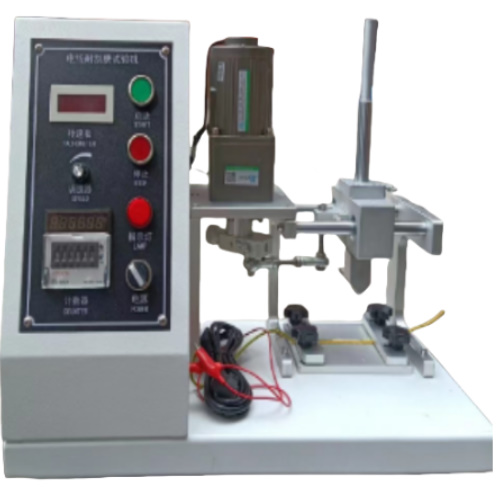

汽车车门铰链、底盘、发动机舱线束常年伴随车身震动，不断与钣金边缘、卡扣、扎带、周边线束反复剐蹭摩擦，绝缘层长期被硬质边角刮擦极易磨穿露铜，轻则电器失灵、信号紊乱，重则线路短路引发车辆自燃，是整车电气系统高频安全隐患。汽车电线耐刮磨试验机精准模拟车辆长期动态刮擦工况，通过钢针往复刮磨检测绝缘层抗刮擦耐久度，满足国内外主流车企严苛检测规范，是线束工厂研发配方验证、出厂强制抽检的核心设备。

一、核心工作原理

设备依靠滚珠导轨带动刮针沿线缆轴向做往复直线刮磨运动，通过不同重量砝码垂直下压施加恒定压力，复刻金属边角持续刮擦线缆的真实受力状态。测试时试样两端接入导通检测回路，一旦尖锐刮针磨透绝缘层触碰内部导体，电路即刻导通触发设备自动停机，系统记录下击穿前总刮磨次数，以此判定绝缘材料耐刮磨性能是否达标。

配备0.125、0.25、0.45mm三种不同曲率半径刮针，可匹配不同标准测试要求；伺服驱动匀速往复运行，砝码重力加载受力稳定，彻底避免人工刮擦力度不均、行程不一带来的数据误差。按照标准要求对线材多角度重复测试，综合评估护套全方位抗刮擦能力，试验数据可直接用于主机厂审厂、出口资质认证。

二、主要技术参数

1、刮头行程：10~20mm

2、刮磨长度：15.5mm

3、刮磨速度：50~60次/分钟(一个来回移动为一次)

4、刮磨的作用力(配置砝码)：500g2个、750g1个、714g1个

400g、300g、600g、700g、800g、900g、1100g各一个

5、刮磨计数：1~99999次任意设定

6、马达：1/2HP台湾马达

7、传动机构：为滚珠导轨

8、控制部分：由计数、启动、停止、调速、电源开关功能组成。

9、控制箱为静电烤漆

10、传动机构为精加工后电镀

11、加重方式：以砝码加重

12、刮刀及刮针曲率半径：0.25，0.45，0.125

三、具体操作步骤

1、将被测试物放置于本仪器试样底座平台V型槽内，旋转二边夹持夹具手柄使试样平整紧固。(测试物长度应在750mm.)

2、打开刮针支架限位卡使刮针与试样接触，按照标准测试要求选择相应规格的配重物。(打开支架限位卡是应该用一只手握住导杆，再轻轻的放下与被测试物表皮接触,以防止影响测试结果)

3、将被测试物与本仪器输出端连接，打开电源开关，启动本试验机即可。

4、当被测试物内导体与刮针接触时，仪器自动停机。拿起刮针支架并卡上限位卡子。将测试物移动120-150mm翻转90度重新固定测试，重复4次做比对，参照标准要求以判定是否合格。

5、控制设定：

向上箭头键控制LED显表***左边C E F U字母档选择，字母代表含义如下：

C：刮磨计数

E：设定值倒数

F：设定停机刮磨次数

U：设定值

左右箭头键两个一起按进入设定调节，左右箭头键调节数值大小，向上箭头键调节移位，待调节OK后同时按下向上箭头键和左右箭头键三个按键，则设定成功，修改同时按下左右箭头键，向上箭头键对模式进行选择!

四、总结

线束厂家大多只做耐压、耐磨基础检测，忽略动态刮磨这项实车高频损耗项目，产品装车使用一两年后大批量出现绝缘刮破短路，产生高额售后返修与召回成本。上海千实精密机电科技有限公司所生产的汽车电线耐刮磨试验机在研发阶段可对比不同PVC、交联材料、挤出厚度的抗刮擦优劣，优化绝缘配方；量产阶段作为每批次入库抽检关卡，从源头剔除耐刮磨不合格线缆。同时整套耐刮磨试验报告是大众等外资车企准入、外贸出口必备合规文件，帮助线缆企业完善全链条品控体系，从细节处规避行车线路破损起火风险，大幅提升整车线束长期运行可靠性。
