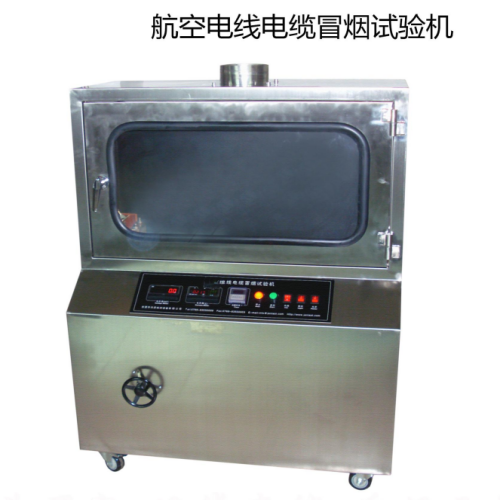

飞行器机舱属于密闭狭小空间，机载电线长期过载发热、短路过热后，劣质绝缘材料受热分解会产生大量浓烟，不仅遮挡视线影响应急处置，有毒烟气还会造成机组人员窒息中毒，是航空安全重大隐患。航空电线电缆冒烟试验机严格依据相关标准设计，通过大电流焦耳热模拟线缆工作高温，考核绝缘层受热15分钟内是否产生可见烟雾，是航空航天电缆出厂军检、新材料配方验证的强制检测设备。

一、核心工作原理

设备依靠直流恒流大电流通过电缆导体，利用焦耳效应让试样稳定升温至标准规定温度，放置在黑色背景无风密闭试验箱内持续恒温15分钟，全程肉眼观测是否出现可见白烟、青烟。一旦绝缘材质耐热性不达标，高温下热分解挥发物就会形成烟雾，直接判定产品不合格。

仪器通过高精度压降测量换算导体实时电阻，间接精准把控试样温度，搭配8路温度巡检仪实时采集温度数据并生成曲线，保证整段线材温度均匀、波动极小，杜绝温度忽高忽低带来的误判。计时满15分钟自动切断输出电流，整套测试环境无风、背景深色便于肉眼清晰观察冒烟情况，完全还原机载线路长期通电发热的真实工况。

二、技术特点

1、本仪器有可调的大电流输出，微电压测试，数码管显示

2、试验电流为直流恒流输出，能试验温度波动小

3、高精度的压降表，能精确地计算出试样的电阻值

三、详细技术参数

1、输入电压：AC220V+10%,50Hz

2、工作电流：DC:0~400A(6KVA)

3、功率：6KVA

4、电压降范围：0~5000mV

5、计时器：0~99.99H/M/S可调

6、计时到达，可自动切断电流

7、电压表精度：±0.2%

8、电流表精度：±1%+3个字

9、试验空间需在无风环境中进行

10、温度监控：配8路温度巡检仪，可连电脑，能显示温度曲线(电脑自备)

11、冒烟燃烧箱规格：3600mmX400mmX600mm,试验背景为黑色

12、控制箱规格：580mmX700mmX1000mm

13、特殊规格：工作电流：DC:0~600A/1000A/2000A等可定做

四、详细操作步骤

1、前期环境与设备检查

关闭试验室门窗保证试验箱内部无风，清理箱体内部杂物，检查温控巡检仪、电流输出模块通讯正常，计时器归零。按照标准截取规定长度航空电缆试样，剥除两端绝缘用于导电夹持。

2、试样装夹与线路连接

将电缆水平固定在试验箱内部支架，两端牢固夹持在大电流输出端子上，温度探头紧贴线芯位置粘贴，关闭试验箱箱门保证密闭无风状态。

3、参数设定与升温测试

在控制柜设定目标输出电流，启动直流恒流电源给导体加热，通过压降数值与温度巡检数据监控导体温度，待温度稳定后启动计时器，标准计时15分钟。

4、目视判定与停机收尾

全程透过观察窗查看试样表面，15分钟内无任何可见烟雾即为合格；若出现冒烟直接记录不合格。计时结束设备自动断电，等待线材自然降温后取出。清理箱内挥发残留物，导出温度曲线测试报告归档。

五、总结

航空线缆对低烟、耐热要求极其严苛，仅凭耐温、阻燃试验无法预判长期通电发热后的发烟风险，一旦装机后过热冒烟，密闭机舱内极易酿成安全事故。上海千实所生产的这款试验机在研发阶段用来筛选低烟含氟绝缘、改性护套材料，优化配方减少高温分解物；量产阶段作为批次抽检设备，满足相关军品鉴定审核要求。同时完整的温度曲线与试验记录可作为航空主机厂供应链准入资质文件，帮助线缆企业完善军工级质量管控体系，从源头规避飞行器线路过热冒烟、烟气中毒等致命风险，提升国产航空航天线缆的可靠性与合规竞争力。
